Jak pracuje regulovaný pohon ...

Tradiční řešení spočívalo v čistě mechanické řemenové transmisi, kde poměr otáček zajišťovala kuželová kola. Elektrickým řešením se stala soustrojí a stejnosměrné pohony. V současnosti se zpravidla instalují stejnosměrné sběrnice s řadou připojených střídačů resp. frekvenčních měničů. napájejících nejběžnější asynchronní motory s kotvou nakrátko.Vazby mezi pohony zprostředkovávají rychlé komunikační sběrnice, např. PROFIBUS

Jednodušší tzv. standardní regulované pohony se uplatňují na pohonech čerpadel a ventilátorů, vřetenech obráběcích strojů atp. Zpravidla se jedná o individuální jednomotorové pohony.

Mnohamotorové pohony zahrnující otáčkové, souběhové nebo momentové vazby mezi pohony se uplatňují na papírenských strojích, válcovacích stolicích, převíječích, dopravnících atp.

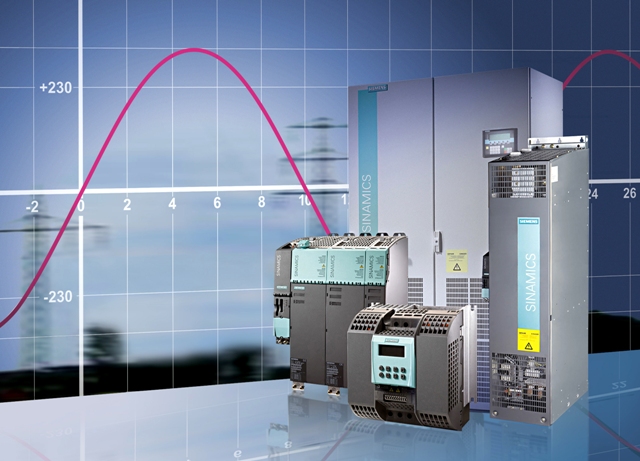

Firma SIEMENS nabízí pro realizaci regulovaných pohonů ucelenou řadu technických prostředků, řada je odstupňovaná dle maximálního výkonu a doporučeného účelu použití, kterému odpovídají možnosti vnitřního aplikačního softwarového vybavení :

• frekvenční měniče SIMOVERT VECTOR CONTROL
• rozsah výkonů 0,55 kW - 2300 kW (1/10/2003)
• možnosti komunikace PROFIBUS, PEER2PEER
• snímač otáček - interní IRC

• COMPACT PLUS (KOMPAKT PLUS, kompakt plus) - prostorově úsporné
• sběrnicové i samostatné řešení pro menší výkony
• COMPACT (KOMPAKT, kompaktní) - uzavřená skříň měniče, cca do 75 kW
• CHASSIS (EINBAUGERAETE, vestavné) - otevřený měnič pro vestavbu do rozváděče
• CUBICLE (SCHRANKGERAETE, skříňové) - kompletní rozvaděč vyrobený firmou SIEMENS, obsahující CHASSIS měnič a zahrnující standardní příp. volitelné příslušenstí, jako stykač, filtr atp

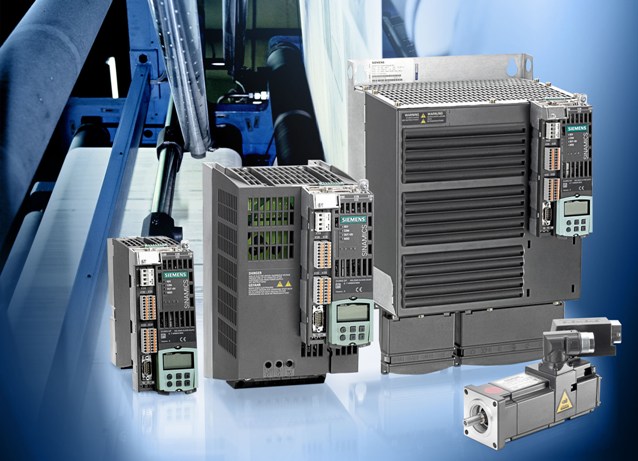

• frekvenční měniče SIMOVERT MOTION CONTROL a motory ROTEC
• rozsah výkonů 0,55 kW - 250 kW
• možnosti komunikace - rozšířené, adaptéry PROFIBUS, CAN
• snímač otáček - rozšířené, adaptéry IRC, ENCODER, RESOLVER

• napájecí jednotky a rekuperační jednotky
• brzdné jednotky a brzdné odpory
• vstupní a výstupní tlumivky a filtry, speciální filtry
